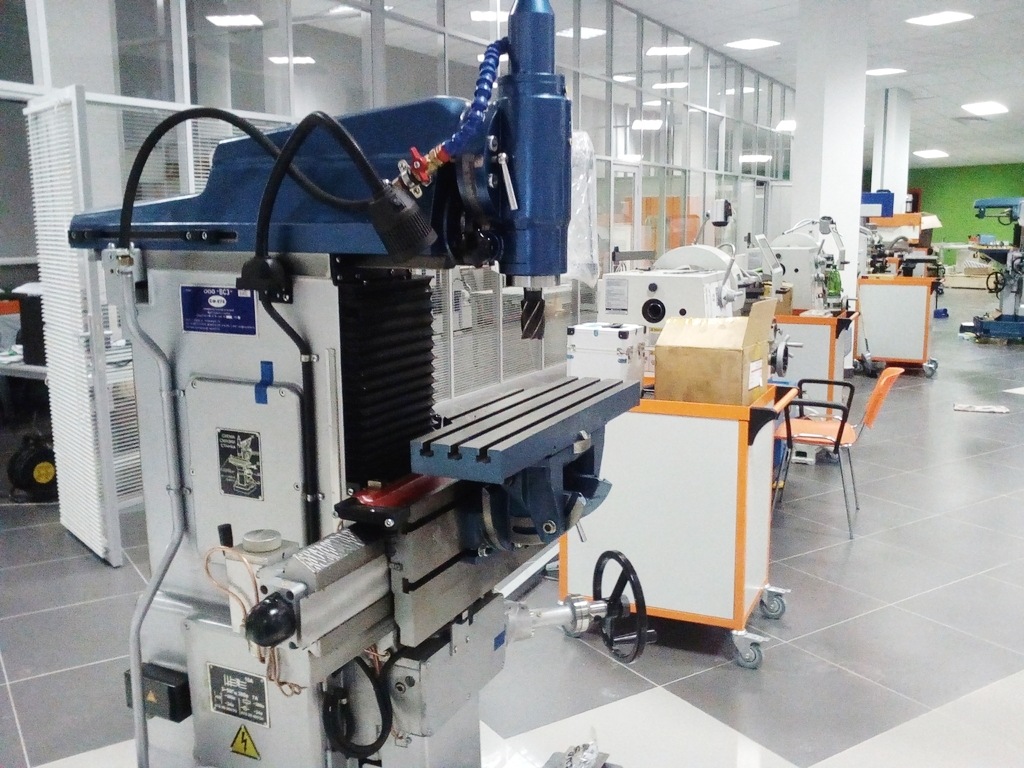

картинка Фрезерный станок СФ-676 широкоуниверсальный инструментальный от компании Нова Механикакартинка Фрезерный станок СФ-676 широкоуниверсальный инструментальный от компании Нова Механика

Розничная цена от 1 517 120 руб. 1 724 000 руб.
Экономия 206 880 руб.
Нашли дешевле? Свяжитесь с нами, мы сделаем дешевле


0
(0)
  • Описание
  • Характеристики
  • Отзывы

Широкоуниверсальный фрезерный станок CФ676 – это универсальный станок, с широкой сферой применения.

По статистическим данным основными потребителями станка являются предприятия отечественного военно-промышленного комплекса, которые используют станок как в серийном производстве деталей, так и в инструментальных, экспериментальных, вспомогательных, ремонтных подразделениях; а также предприятия перерабатывающей промышленности преимущественно для ремонтных и эксплуатационных целей.

Станок СФ676 позволяет выполнять различные операции: фрезерование плоских и фасонных плоскостей, сверление, резьбонарезание, центрование, цекование, растачивание, долбление, разметка и другие виды работ. На станке можно обрабатывать детали самых сложных конфигураций из различных материалов и с высокой точностью. На станке возможно использовать огромное разнообразие инструментов и приспособлений.

Используя станок CФ676 Вы максимально снижаете вспомогательное время, обрабатываете детали экономично и эффективно.

Преимущества станка СФ676:

  • В станке применяется оригинальное решение конструкции ВФГ, по принципу «ДВОЙНОЙ ЦИЛИНДР», которою можно поворачивать под углом ±90 градусов. Конструкция «ДВОЙНОЙ ЦИЛИНДР» обеспечивает стабильность обработки и сохранность корпуса от разрушений, позволяет вести силовое фрезерование.
  • На станке применяются промышленное светодиодное освещение, возможна установка дополнительного, более мощного, герметичного освещения.
  • Станок комплектуется блоками УЦИ производства СКБ ИС и производства GIVI-Electonics. Блок УЦИ оснащен прямой системой отсчета, которая отображает фактическое положение или перемещение рабочего узла в пространстве, а не вращение приводного винта оси.
  • Потребитель вправе выбрать тип линейных преобразователей перемещений, исходя из собственных условий эксплуатации.
  • Литая массивная чугунная станина поглощает вибрации и позволяет сохранить качество обрабатываемых на станке деталей. Направляющие станины защищены специальным гофрированным кожухом, предохраняющим станину от преждевременного разрушения.
  • Возможно фрезерование как небольших деталей, так и деталей длиной до 800мм, шириной 300мм и более.
  • Реализована возможность производить долбежные операции (ФОТО или рисунок долбежной головки)
  • Удобное (интуитивно понятное), классическое управление станком
  • Небольшие габариты станка позволяют разместить его практически в любом помещении.
  • Широкий диапазон вращения горизонтального и вертикального шпинделей позволяет подобрать наиболее подходящие режимы резания. Подача СОЖ в зону резания осуществляется через модульно-шарнирную трубку.
  • Наличие двух шпинделей, горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.
  • Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.
Краткие характеристики
Показатель Ед. изм. Значение
1. Габаритные размеры (длиннахширинахвысота) Мм. 1200х1240х1780
2. Масса станка в стандартной комплектации Кг. 1050
3. Размеры рабочей поверхности углового горизонтального стола стандартного (ширинахдлинна)/кол-во Т-образных пазов Мм. 250х800 / 4 – серийно, 3 по запросу
4. Размеры рабочей поверхности углового горизонтального стола увеличенного (ширинахдлинна) )/кол-во Т-образных пазов Мм. 300х800 / 5
5. Размеры рабочей поверхности вертикального стола (ширинахдлинна) Мм. 250х630
6. Перемещения по осям X,Y,Z Мм. 450х300х380
7. Конуса горизонтального и горизонтального шпинделя Х 7:24-40 или Конус МОРЗЕ4
8. Пределы частот вращения шпинделя горизонтального/вертикального (16 скоростей) Об/мин. 50-1630/63-2040
9. Пределы рабочих подач (16 подач)/ускоренная подача Мм./мин. 13-395/935
10. Мощность электродвигателя главного привода/насоса охлаждающей жидкости кВт. 3,0 / 0,12
11. Класс точности по ГОСТ8-82 х Н
Полные характеристики:
Показатель Ед. изм. Значение
12. Тип измерительной системы (для станков с УЦИ, СППУ, ЧПУ) Х Прямая
13. Принцип преобразователей линейных перемещений Х Оптический или магнитный
14. Количество отображаемых/программируемых координат Х 2 или3/2 (СППУ) 3 (для ЧПУ)
15. Дискретность линейных преобразователей Мкм 1
16. Расстояние от оси горизонтального шпинделя до рабочей поверхности углового горизонтального стола, наименьшее/наибольшее Мм. 80-440(80-460 при открытом защитном кожухе)
17. Расстояние от торца вертикального шпинделя до рабочей поверхности углового горизонтального стола, наименьшее/наибольшее Мм. 0-350
18. Расстояние от торца горизонтального шпинделя до оси вертикального шпинделя Мм. 115
19. Наибольшее расстояние от торца горизонтального шпинделя до торца серьги Мм. 315
20. Наибольшее осевое перемещение вертикального шпинделя (ход пиноли) Мм. 80
21. Наибольший угол поворота вертикального шпинделя в вертикальной плоскости Град ±90
22. Цена деления лимбов/линеек Мм. 0,05/1
23. Наибольшее усилие резания, допускаемое//предельное механизмом подач Кгс 550/600
24. Допустимое значение осевой составляющей силы резания, действующей на вертикальный шпиндель, не более Кгс 130
25. Предельные значения уровня шума, создаваемые станком дБа 93
26. Наибольшее усилие на рукоятках, органов управления/ рукоятков маховиков перемещение по осям/подъем суппорта вверх Кгс 4/4/8 (4/5/10 для УГС 300х800мм)
27. Приводной ремень, тип/кол-во Х А2000Т/3
28. Цепь приводная, тип/кол-во/кол-во звеньев Х ПР-12,7-1820-1/2/78+72
29. Смазочная система Х Двухконтурная
30. Основной заливной объем смазочного материала Л. 4,5
31. Применяемый смазочный материал Х И-30/ЦИАТИМ
32. Вид климатического исполнения по ГОСТ15150 Х УХЛ-4.1




Заказать в теперь не проблема

Обращаем ваше внимание на в онлайн магазине с доставкой в и в другие регионы. Россия всегда были в цене среди профессионалов, по той причине, что имеют уникальные характеристики в плане цены и качества и при этом выгодно отличаются долговечностью и крайне простой эксплуатацией. Также, помимо Россия, в каталоге продукции более 135 товаров от других известных марок и брендов. Если вдруг вы столкнулись с трудностями в выборе интересующего вас оборудования конкретно под нужды вашей компании, специалисты нашей компании придут вам на помощь. Звоните, сбрасывайте заявку, и мы обязательно поможем с наиболее выгодным решением конкретно в вашем случае. Доставка оборудования возможна практически в любой регион России. Отправка в обычно осуществляется в рабочие дни, один - два раза в неделю.

Почему выгодней купить от Nova Механика

Мы не просто интернет-магазин, где единственной оказываемой услугой является только продажа оборудования. Наша компания имеет собственный штат технических специалистов и инженеров сервисной службы. Все сотрудники на постоянной основе повышают свою квалификацию, чтобы всегда соответствовать последним стандартам качества. Кроме прочего, у нас есть все необходимые запчасти, без которых не обойтись в процессе техобслуживания или работ по ремонту, что, по понятным причинам, также является неоспоримым преимуществом. Конечной нашей и вашей задачей, является не только непосредственная покупка/продажа оборудования, но, в большей степени, и его дальнейшее бесперебойное функционирование.
Указанные цены не являются публичной офертой. Просим актуальность наличия и стоимость товара уточнять у менеджера компании.
ПроизводительРоссия
Напряжение, В380
Мощность, кВт3
Масса, кг1050
